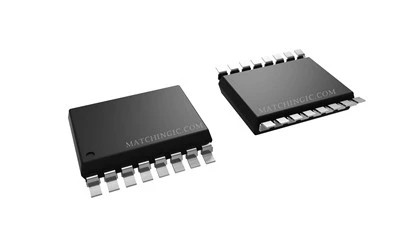

SI823H8CB-IS1R

درایور دروازه ایزوله SI823H8CB-IS1R نوآوری و قابلیت اطمینان را با هم ترکیب می کند و آن را به یک جزء ضروری برای مهندسانی تبدیل می کند که به دنبال ارتقای طرح های الکترونیکی خود هستند.

ارسال درخواست

شرح

پارامترهای فنی

درایور گیت ایزوله SI823H8CB-IS1R یک راه حل همه کاره و قابل اعتماد برای کاربردهای الکترونیکی مدرن است. پیکربندی آن از هر دو درایور منفرد و دو درایور ایزوله در یک بسته پشتیبانی می‌کند و انعطاف‌پذیری طراحی را برای مهندسان فراهم می‌کند. دارای قابلیت جداسازی عالی 5 kVRMS و ویژگی های ایمنی پیشرفته مانند پین EN برای اطمینان از عملکرد ایمن و بدون تداخل است. در دسترس بودن نسخه‌های PWM و دو درایور نیازهای برنامه‌های مختلف را برطرف می‌کند، در حالی که 4.{7}} خروجی پیک سینک/منبع به درایورها امکان می‌دهد تا بارهای سخت را مدیریت کنند. انعطاف پذیری آن با ایمنی الکترومغناطیسی بالا، تاخیر انتشار کم و ایمنی گذرا چشمگیر نشان داده می شود. گزینه های فیلتر زمان مرده و نویز قابل برنامه ریزی لایه ای از سفارشی سازی را برای بهینه سازی عملکرد برای برنامه های خاص اضافه می کنند. SI823H8CB-IS1R به طور یکپارچه در محدوده دمایی وسیعی کار می‌کند و استانداردهای انطباق، از جمله RoHS و AEC-Q100 را برآورده می‌کند و آن را به یک انتخاب قابل اعتماد، به ویژه در کاربردهای خودروسازی تبدیل می‌کند.

product-1269-1103

محصولات مرتبط:

قطعه Mfr	SI823H8CB-AS1	SI823H8CB-AS1R	SI823H8CB-IS1	SI823H8CB-IS1R
شرح	DGTL ISO GATE DVR	DGTL ISO دروازه DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR
موجودی	30000	30000	30000	30000
وضعیت محصول	فعال	فعال	فعال	فعال
فن آوری	کوپلینگ خازنی	کوپلینگ خازنی	کوپلینگ خازنی	کوپلینگ خازنی
تعداد کانال ها	2	2	2	2
جداسازی ولتاژ	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms
حالت مشترک مصونیت گذرا (حداقل)	125 کیلو ولت بر ما	125 کیلو ولت بر ما	125 کیلو ولت بر ما	125 کیلو ولت بر ما
تاخیر انتشار tpLH / tpHL (حداکثر)	30 ثانیه، 58 ثانیه	30 ثانیه، 58 ثانیه	30 ثانیه، 58 ثانیه	30 ثانیه، 58 ثانیه
جریان - خروجی زیاد، کم	4A, 4A	4A, 4A	4A, 4A	4A, 4A
تامین کننده ولتاژ	12V ~ 30V	12V ~ 30V	12V ~ 30V	12V ~ 30V
دمای عملیاتی	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
بسته / مورد	SOP16	SOP16	SOP16	SOP16
بسته	نوار و حلقه (TR)	نوار و حلقه (TR)	نوار و حلقه (TR)	نوار و حلقه (TR)

کاربردهای صنعتی:

• سیستم های تحویل نیرو

• سیستم های کنترل موتور

• منابع تغذیه dc-dc ایزوله

• سیستم های کنترل روشنایی

• اینورترهای خورشیدی و صنعتی

کاربردهای خودرو:

• شارژرهای روی برد

• سیستم های مدیریت باتری

• ایستگاه های شارژ

• اینورترهای کششی

• وسایل نقلیه الکتریکی هیبریدی

• وسایل نقلیه الکتریکی با باتری

توصیف کلی:

Si823Hx دو درایور دروازه ایزوله را در یک بسته واحد برای کاربردهای با قدرت بالا ترکیب می کند. Si823Hx شامل دستگاه هایی با ورودی های کنترلی تک یا دوگانه با خروجی های مستقل یا سمت بالا/پایین است. این درایورها می توانند با یک VDD ورودی 3.{5}} – 5.5 ولت و حداکثر ولتاژ تغذیه درایو 30 ولت کار کنند.

Si823Hx برای راندن ماسفت‌های قدرتمند و IGBT که در طیف گسترده‌ای از برنامه‌های کنترل قدرت سوئیچینگ و موتور استفاده می‌شوند، ایده‌آل است. این درایورها از فناوری جداسازی سیلیکون اختصاصی Skyworks استفاده می‌کنند که تا 5 کیلو وی آر ام اس را برای ولتاژ جداسازی 1 دقیقه پشتیبانی می‌کند. این فناوری CMTI بالا (125 کیلو ولت بر ثانیه)، تاخیر انتشار و انحراف کمتر، تغییرات کمی با دما و سن، و تطابق کم قطعه به قطعه را ممکن می‌سازد.

معماری منحصر به فرد مرحله خروجی دارای یک دستگاه تقویت کننده است که قابلیت بالاکشی بالاتری را در منطقه فلات میلر سوئیچ برق بار ارائه می دهد تا زمان روشن شدن سریعتر را پشتیبانی کند. این خانواده درایورها همچنین برخی از ویژگی‌های منحصربه‌فرد مانند محافظت در برابر دمای بیش از حد، تشخیص خطای قفل ولتاژ خروجی (UVLO)، قابلیت برنامه‌ریزی زمان مرده و درایورهای ایمن با پیش‌فرض پایین در صورت از دست دادن برق سمت ورودی را ارائه می‌دهند. خانواده Si823Hx در مقایسه با درایورهای گیت اپتو کوپل شده، عمر طولانی تر و قابلیت اطمینان بسیار بالاتری را ارائه می دهد.

درجه خودرو در دسترس است. این محصولات با استفاده از جریان های خاص خودرو در تمام مراحل فرآیند تولید ساخته می شوند تا از استحکام و نقص کم مورد نیاز برای کاربردهای خودرو اطمینان حاصل شود.

تگ های محبوب: si823h8cb-is1r، چین si823h8cb-is1r تولید کنندگان، تامین کنندگان
