TLP701F (TP,F)
شرح
پارامترهای فنی

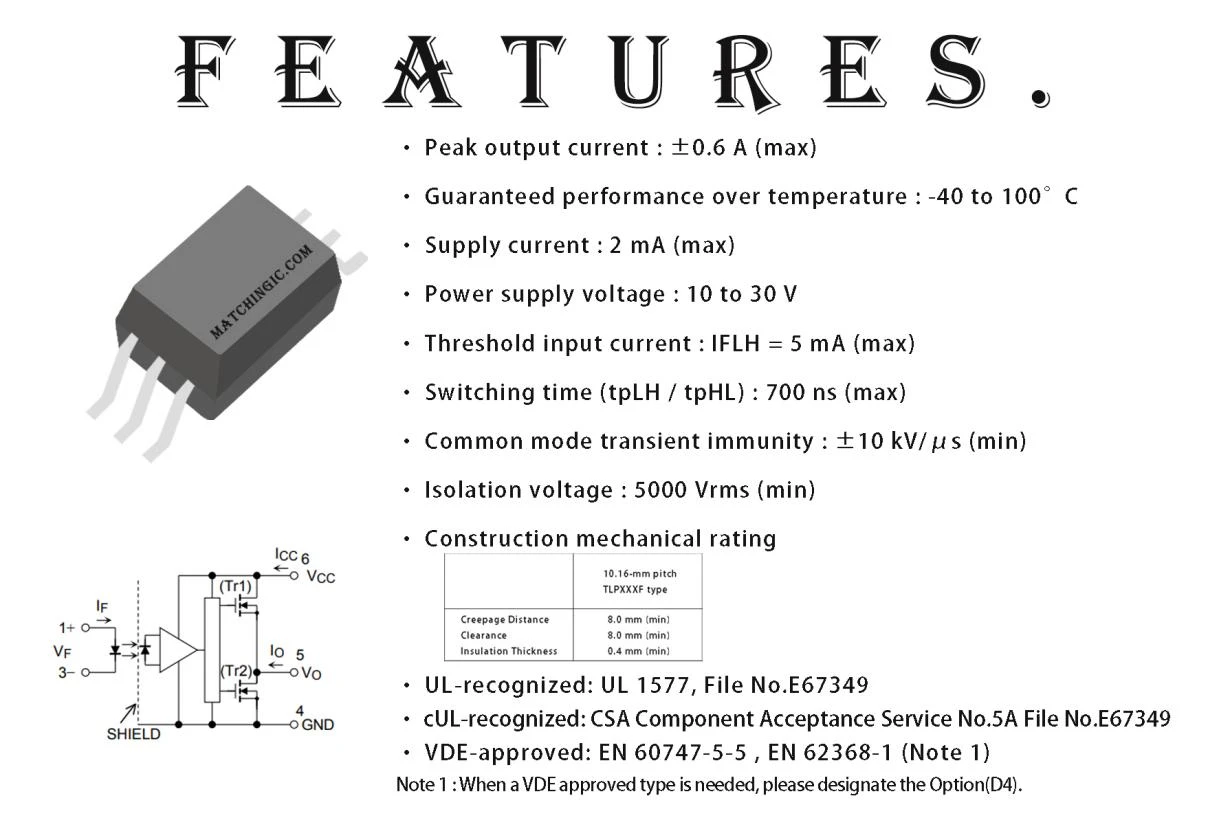

درایور گیت اپتوکوپلر TLP701F(TP,F) یک جزء با کارایی بالا است که برای برتری در انواع برنامه های الکترونیکی طراحی شده است. با حداکثر جریان خروجی ± 0.6 A، استحکام درایو قوی را تضمین می کند، در حالی که عملکرد تضمین شده آن در محدوده دمایی -40 تا 100 درجه، سازگاری آن را با شرایط مختلف محیطی نشان می دهد. جریان تغذیه کم 2 میلی آمپر در حداکثر، بهره وری انرژی را افزایش می دهد و آن را برای سیستم های با باتری مناسب می کند. این درایور گیت اپتوکوپلر با ولتاژ منبع تغذیه از 10 تا 30 ولت، انعطاف پذیری را برای پیکربندی های مختلف ارائه می دهد. نکته قابل توجه، زمان سوئیچینگ سریع آن 700 ns و جریان ورودی آستانه پایین IFLH=5 mA به کنترل دقیق و پاسخگو کمک می کند. ایمنی گذرا حالت مشترک چشمگیر ± 10 کیلو ولت/μs قابلیت اطمینان را در محیط های پر سر و صدا تضمین می کند و ولتاژ جداسازی بالای 5000 Vrms مانع ایمن بین ورودی و خروجی ایجاد می کند.
محصولات مرتبط:
|
قطعه Mfr |
TLP701F (F) |
TLP701F (TP,F) |
|
شرح |
درایور ماسفت OPTOISO IGBT |
درایور ماسفت OPTOISO IGBT |
|
موجودی |
50000 |
50000 |
|
وضعیت محصول |
فعال |
فعال |
|
فن آوری |
کوپلینگ نوری |
کوپلینگ نوری |
|
تعداد کانال ها |
1 |
1 |
|
ولتاژ - جداسازی |
5000 Vrms |
5000 Vrms |
|
حالت مشترک مصونیت گذرا (حداقل) |
10 کیلو ولت بر ما |
10 کیلو ولت بر ما |
|
تاخیر انتشار tpLH / tpHL (حداکثر) |
700 ثانیه، 700 ثانیه |
700 ثانیه، 700 ثانیه |
|
اعوجاج عرض پالس (حداکثر) |
500 ns |
500 ns |
|
جریان - خروجی زیاد، کم |
400 میلی آمپر، 400 میلی آمپر |
400 میلی آمپر، 400 میلی آمپر |
|
جریان - اوج خروجی |
400 میلی آمپر |
400 میلی آمپر |
|
ولتاژ - جلو (Vf) (نوع) |
1.55V |
1.55V |
|
جریان - DC Forward (اگر) (حداکثر) |
20 میلی آمپر |
20 میلی آمپر |
|
ولتاژ - منبع تغذیه |
10V ~ 30V |
10V ~ 30V |
|
دمای عملیاتی |
-40-C ~ 100-C |
-40-C ~ 100-C |
|
بسته / مورد |
SDIP6 (6.8x1.27) |
SDIP6 (6.8x1.27) |
|
بسته |
نوار و حلقه (TR) |
نوار و حلقه (TR) |
عمومی:
TLP701F از یک LED مادون قرمز و یک آشکارساز نوری یکپارچه تشکیل شده است.
این واحد بسته 6-سرب SDIP است. TLP701F 50٪ کوچکتر از 8-پین DIP است و الزامات کلاس عایق تقویت شده استانداردهای ایمنی بین المللی را برآورده می کند. بنابراین منطقه نصب را می توان در تجهیزاتی که نیاز به گواهی استاندارد ایمنی دارند کاهش داد.
TLP701F برای مدارهای رانندگی گیت برای IGBT یا ماسفت های قدرت مناسب است. به طور خاص، TLP701 قادر به رانندگی با دروازه "مستقیم" IGBT های کم قدرت است.
